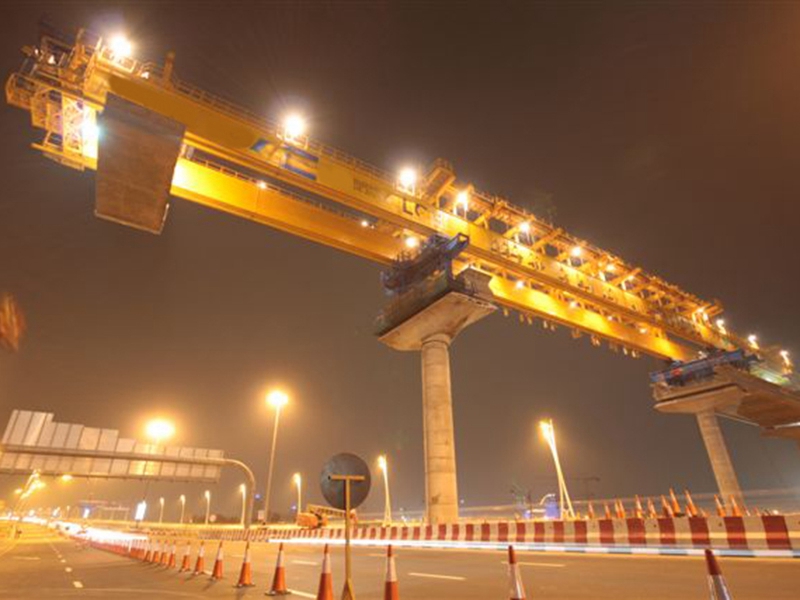

架橋機就是將預制好的梁片放置到預制好的橋墩上去的設備。架橋機屬于起重機范疇，因為其主要功能是將梁片提起，然后運送到位置后放下。但其與一般意義上的起重機有很大的不同。其要求的條件苛刻，并且存在梁片上走行，或者叫縱移。架橋機分為架設公路橋，常規鐵路橋，客專鐵路橋等幾種。
主要組成：
主要由機臂、一號起重小車、二號起重小車、一號柱、二號柱、三號柱、液壓系統、電氣系統、柴油發電機組以及安全保護監控系統等部分組成。
架橋機架梁作業為跨一孔簡支式架梁，由運梁車運梁至架橋機尾部喂梁，起重小車吊梁拖拉取梁，空中微調箱梁位置就位，架橋機采用液壓驅動輪胎走行，步履縱移過孔作業方式。可以架設32m、24m、20m雙線整孔箱梁，適應架設*小曲線半徑R5500m，適應架設*縱坡20‰，額定起重量900t。
分類：
在公路、鐵路軌道上行駛、用于整跨架設小跨梁的橋梁施工機械。因其架橋工效高，在中國鐵路橋梁標準設計中，多考慮以它架設為設計原則。其機身龐大，超出鐵路運輸限界，須解體運送，到達工地后，再組裝使用。
